Как установить электросчетчик

Для простого человека такая работа, как установка и подключение счетчика, кажется суперсложной задачей, которая под силу только опытному и квалифицированному электрику. Хотим вас заверить, что процесс кажется сложным на первый взгляд, а в действительности все очень просто. Мы вам подробно расскажем, как быстро и правильно установить электросчетчик.

Есть счетчики электромеханические и электронные, но схема их подключения и принцип установки абсолютно одинаковые. Счетчик можно смонтировать как на одиночной панели, так и в электрощите. Он устанавливается на высоте 1-1,7 метра от пола, чтобы удобно было снимать показания, и при необходимости можно было его поменять без особых трудностей.

В современных условиях электрический счетчик и защитные приборы монтируются в специальные шкафы и боксы. Они могут быть изготовлены как из железа, так и из негорючей пластмассы. Электрические шкафы бывают различных размеров на разное количество устанавливаемого оборудования. Сначала надо навесить на заданной высоте бокс. Размещайте его максимально ровно, без перекосов и наклонов. Если стена кирпичная, то нужно обозначить, где будут отверстия крепления, и сделать их дрелью. Потом следует вставить дюбели и навесить бокс. Если стена деревянная, то можно просто прикрутить его шурупами. Закреплять шкаф или бокс необходимо на четыре шурупа по углам.

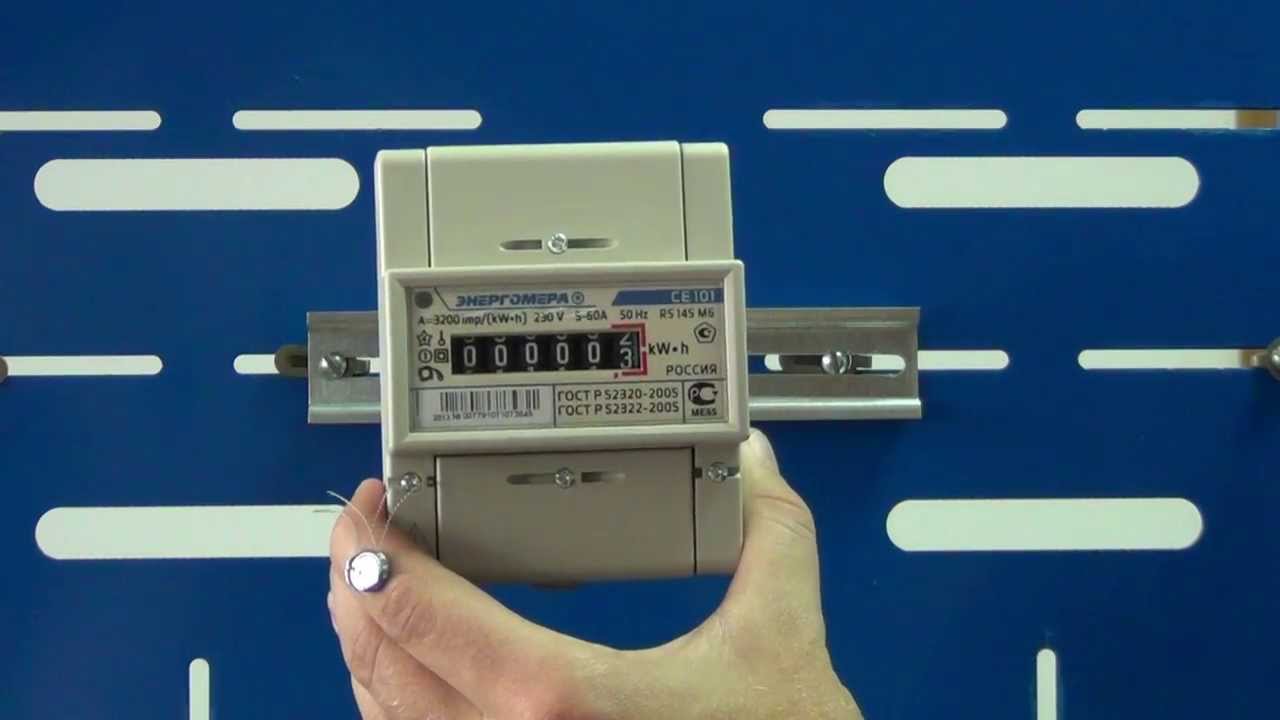

Счетчики по креплению могут быть как под винты, так и под DIN-рейку. Если под винты, то в щитке будет обозначено место для счетчика, сюда и прикрутите. Если счетчик под DIN-рейку, то просто наденьте его. Теперь надо поставить автоматы защиты. На сколько ампер они будут у вас, должно быть указано в проектной документации. Автоматы защиты по креплению выпускают сейчас только под DIN-рейку. Два автомата предстоит поставить перед счетчиком, чтобы его было удобно менять при необходимости. Монтаж проводов в щите лучше выполнить по цветам, для удобства.

На два первых автомата подключите ввод подачи электричества. На первый подайте фазу, а на второй -ноль. Потом снимите защитную крышку клемм электросчетчика. Фазный провод из первого автомата подключите на первую клемму счетчика, а нулевой – на вторую.

Далее определитесь, сколько у вас будет групп защитных автоматов, и установите их. Из третьей клеммы счетчика фазный провод подключите на защитные автоматы, а с четвертой нулевой – на специальную клеммную колодку. Когда будете подключать провода в счетчике, то старайтесь зажать их двумя винтами. Место подключения будет опломбировано, и доступа туда не получите, поэтому контакт должен быть надежным.

Теперь подключайте провода сети к автоматам защиты и закрывайте сначала крышку с клемм счетчика, а потом крышку щита. Крышка закроет все провода и места подключения автоматов. Доступ останется только к ручкам управления защитных автоматов и к табло счетчика.

Вот такая не особо сложная работа, которую может выполнить любой хозяин, который умеет держать в руках отвертку. И помните, что все работы производятся при отключенном электрическом токе!
