Досадно, когда телефон «садится» в самый неподходящий момент, а зарядить его нет возможности. Портативные зарядные устройства — удовольствие не из дешевых, гораздо выгоднее сделать такое приспособление своими руками.
1 Для самодельной «зарядки» понадобятся:
- 2 батарейки «крона» (1 новая, 1 использованная — ненужная);
- силикон или любой другой герметик;
- любая закрывающаяся пластиковая или металлическая коробочка;
- пластиковая бутылка;
- паяльник;
- выключатель (можно снять с испорченного плеера или детской игрушки, например);
- зарядное USB—устройство, которое вставляется в прикуриватель автомобиля (можно заказать из Китая за пару долларов);
- медные провода.
2 Клеммы для подключения сменных батареек снимаем с израсходованной «кроны» или со сломанной машинки, работавшей от батареек такого типа. К обратной стороне каждой клеммы припаиваем по медному проводу. Затем тщательно промазываем герметиком с двух сторон получившуюся конструкцию так, чтобы «сухими» остались лишь лицевые части клемм. После того как силикон окончательно высохнет, попробуйте «пристегнуть» заготовку к новой «кроне», а затем отцепить ее.
3 Разбираем автомобильное зарядное устройство. Для этого открутите металлический наконечник, разомкните половины пластикового корпуса, отвинтите плату с USB-портом и пружиной от корпуса.
4 Теперь все подготовленные части необходимо соединить в одну цепь через выключатель. На батарейке видно, где «+», где «-«, на плате центральная пружина подходит к «плюсу», а боковой провод — «минус». На заготовке, которая с платой, вместо бокового провода нужно припаять провод, идущий от «минуса» батарейки.
5 На место пружины припаивается провод, для удобства такого же цвета, как тот, что идет от «плюса». Теперь два свободных конца проволок припаиваем к выключателю. Теперь устройство практически готово. Осталось лишь собрать всю цепь внутри подготовленной коробки.

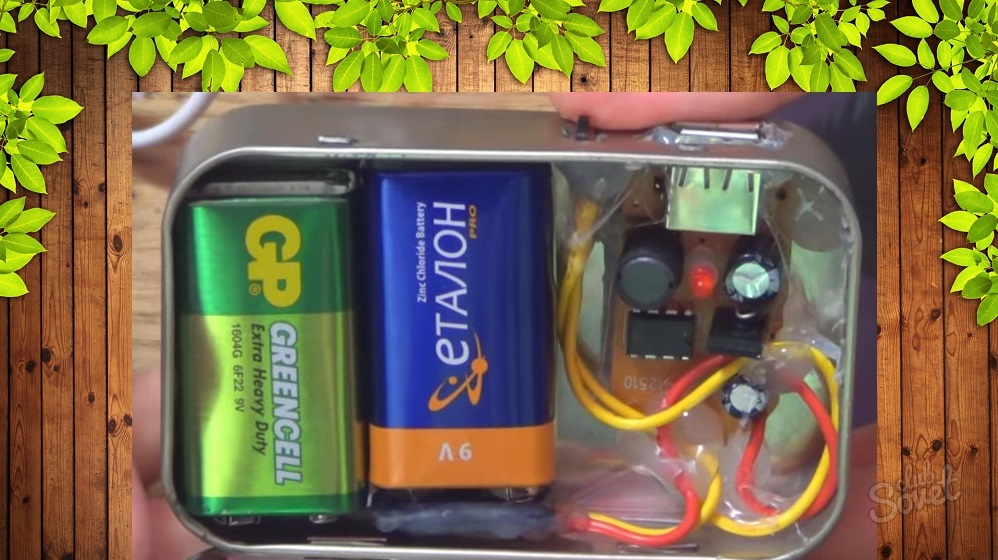

6 Вложите часть цепи с USB-портом в коробку, наметьте, где будет отверстие для порта. Подложив внутрь коробки деревянный брус, выдавите отверстия для включателя и USB. Из пластиковой бутылки вырежьте форму дна коробочки, подстелите ее. Вставьте USB-порт в предназначенное для него отверстие, закрепите его и плато герметиком в нескольких местах. Установите включатель в свое отверстие и смажьте немного силиконом изнутри.
7 Осталось лишь протестировать устройство. Установите батарейку, включите диод на плате, подсоедините телефон через USB-шнур в порт и убедитесь, что процесс зарядки аккумулятора начался.
Портативные зарядные usb-устройства стоят в среднем полторы тысячи рублей, поэтому выгода при изготовлении его своими руками очевидна. Не бойтесь экспериментировать!
