Как подключить провода к материнской плате

Материнская плата – основа любого компьютера. Она определяет, какие комплектующие можно будет к нему подключить, а следовательно – на что машина окажется способной. Все подключения легко провести самому, если знать, что и как делать.

Первое, что нужно совершить – подключить блок питания. Как и следует из названия, он будет подавать электричество ко всем комплектующим. От него отходят следующие разъемы:

24-pin (реже – 20) к материнской плате с различными “линиями” на 3, 5 и 12 В.;
4-pin на 12 В;
sata и molex;
питание дисковода.

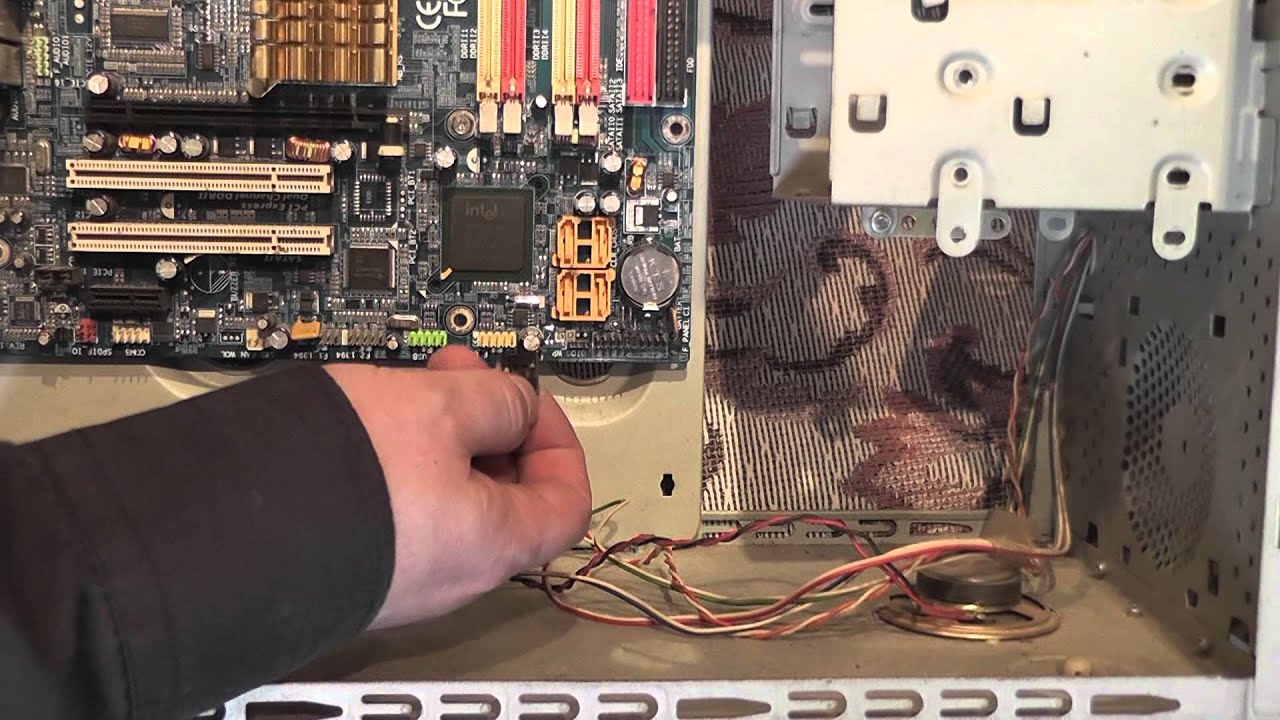

Все разъемы имеют специфическую конструкцию, благодаря которой невозможно подключить их неправильно. Поэтому если “питание” не заходит в слот без труда, не нужно соединять их насильно. Ничего хорошего из этого не выйдет. Правильное подключение будет плотно зафиксировано и сопроводится характерным щелчком. Если все сделано верно, останется только запитать кнопку Power, включающую компьютер, а также Reset и встроенный динамик “материнки”. Ориентируясь на картинки, соединяем соответствующие гнезда по краям платы с разъемами, обозначенными надписями “POWER SW” и “RESET SW”. Нужные “штырьки” на плате обозначаются сокращениями, вроде PW и RES. Любые разъемы с надписью LED питают сигнальные лампочки, ответственные за различные уведомления. В данном пункте стоит упомянуть о том, что неправильно подключенные провода – это не смертельно. Микросхемы не сгорят, поэтому если компьютер не стартует, просто проверьте, все ли соединено нужным образом.

Для подключения жесткого диска или привода потребуется шлейф типа IDE ATA, SATA или eSATA – все зависит от имеющегося оборудования. Перепутать их очень сложно, поэтому просто внимательно смотрим на материнскую плату и устройство. Будьте осторожны с правильным размещением SATA, чтобы не поломать тонкие ножки контактов. Не забываем отдельно подводить питание к комплектующим от блока питания, как показано на фото.

Что и как подключать на задней панели системного блока? Эти разъемы также ведут к материнской плате. Тут все проще простого. Сверху находится гнездо подключения питания. Узнать его вы можете по размещенной рядом решетке с кулером, которые ведут к блоку питания. Ниже находятся два слота, зеленый и фиолетовый для соединения с ps/2 клавиатурой или мышью соответственно. Далее идут несколько usb-разъемов, которые при желании могут заменить ps/2, и вертикально размещенные слоты для соединения с различной видеоаппаратурой. Для дополнительной фиксации они могут прикручиваться миниатюрными болтиками. Три круглых гнезда одного или различных цветов – разъемы для устройств звука (колонок, микрофона, наушников и т.д.). Еще ниже идет вход модема с пластиковой защелкой и различные слоты для подключения специальных устройств.

Как мы увидели из статьи, в подключении проводов к материнской плате нет ничего сложного. Этот процесс может произвести любой пользователь, просто соединив нужный коннектор со слотом подходящей формы. Главное не спешить и производить все соединения без применения силы, чтобы техника осталась в работоспособном состоянии.
