Необходимость разобрать ноутбук может возникнуть по разным причинам. Кто-то планирует почистить устройство от пыли или же произвести апгрейд. Кем-то движет обычное любопытство. Приведенная ниже инструкция по разборке ноутбука является ознакомительной. Если вы не уверены в собственных силах, лучше не нарушать целостность устройства.
1

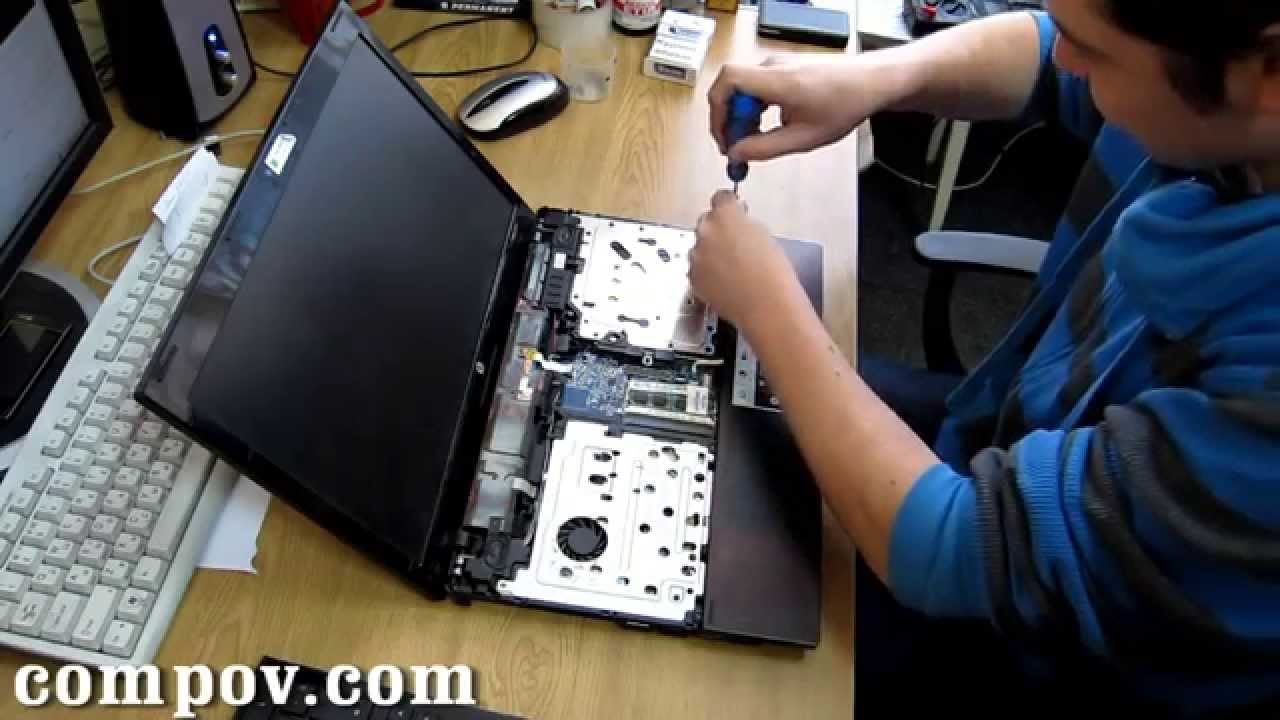

Итак, если вы все же решили разложить “внутренности” вашего портативного компьютера по полочкам, запомните главное: ни одно действие при разборке ноутбука не требует приложения силы. В противном случае вы делаете что-то неверно. Прежде всего, отключите устройство от сети, снимите батарею и переверните его вверх дном. Выверните все винтики и снимите все крышки. Обратите внимание и на винты, которые находятся под аккумулятором.
2
Съем всех видимых устройств начинаем с жесткого диска. Чаще всего, для того чтобы его снять, нужно лишь сместить в сторону противоположную разъему подключения. Некоторые винчестеры имеют специальный язычок для захвата и снятия. С ним проще определить сторону смещения.
3
После жесткого диска снимите привод. Обычно все крепления видимы и находятся на днище ноутбука. Однако бывают дополнительные винты под клавиатурой. В таком случае вернитесь к нему позже.
4
Отключите шлейфы, которые питают кулер процессора и антенну модулей беспроводной связи. Антенны следует отключить для того, чтобы снять верх с ноутбука. Снимите кулер охладительной системы. Если ваша цель – очистить компьютер от пыли, сейчас пора этим заняться.
5
Теперь переверните ноутбук клавиатурой вверх. Ее нужно снять, поскольку оставшиеся болты крепления находятся под ней. Крепиться клавиатура может различными способами. Как правило, используются выступы и защелки. Отсоедините шлейфы клавиатуры и все оставшиеся.
6
Для снятия верхней крышки ноутбука отключите шлейфы подключения матрицы устройства. Обычно эти разъемы следует искать под клавиатурой или же под панелью корпуса над ней. Снимите крышки, которые закрывают петли, и открутите крепежные болты петель.
7
Далее снимайте верхнюю крышку и при надобности открутите скрытые винты, которые вы там, возможно, обнаружите. После этого корпус устройства можно разъединить. Отсоединить защелки можно с помощью плоской отвертки.
8
С нижней части корпуса открутите все винты и отсоедините шлейфы динамиков. После этого можно снять материнскую плату. Обычно это делается с помощью смещения в сторону.
9
При желании можно разобрать и крышку матрицы. Винты крепления чаще всего спрятаны резиновыми заглушками. Извлеките их и отвиньтите болты. Немного сместив в бок, открутите рамку вокруг матрицы. После того как вы отключите шлейф от матрицы, ее можно извлечь.
Имейте в виду, разобрав ноутбук, который еще находился на гарантии, вы автоматически лишаете его гарантийного обслуживания.
